1. 개요

히터는 전기에너지를 열에너지로 변환하여 특정 물질(공기, 물, 오일 등)을 가열하는 장치로, 산업 및 난방 시스템에서 필수적인 역할을 한다.
본 보고서에서는 히터 설계 방법을 체계적으로 정리하고, 200kW 히터 설계를 예제로 적용하여 구체적인 설계 과정 및 고려 사항을 설명한다.
또한, 설계 전압보다 낮거나 높은 전압이 가해지는 경우의 영향, 니크롬선의 굵기 선정 방법 등의 핵심 요소를 포함하여 실질적인 설계 가이드를 제공한다.

---

2. 히터 설계 방법

히터를 설계할 때는 출력(W), 전압(V), 전류(A), 저항(Ω), 발열체(저항선), 방열 구조 등을 고려해야 한다.
기본적인 설계 공식은 다음과 같다.

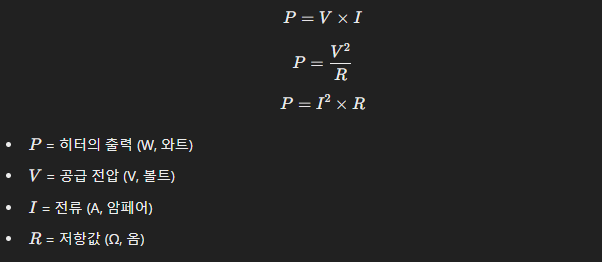

<히터 발열량 계산>

2.1. 설계 전압 및 전력 설정

히터를 설계할 때 적절한 전압을 선택하는 것이 중요하다.
전압이 낮으면 전류가 커져 배선 및 제어 부담이 커지고, 전압이 너무 높으면 절연 및 안전 문제를 고려해야 한다.

전압(V)전류(A) (200kW 기준)장점단점

220V	909A	저전압 환경에서 사용 가능	과도한 전류로 배선 및 차단기 부담 증가
380V	526A	산업용 표준, 전력 분배 가능	여전히 전류 부담 존재
440V	455A	배선 부담 감소, 산업용 적합	변압기 필요
660V	303A	전류 부담 감소, 효율적	고전압 설비 필요

➡ 설계 방향: 200kW 히터는 전류 부담을 줄이기 위해 660V 또는 440V 시스템이 적합함.

---

2.2. 저항값 및 히터 설계

히터의 저항값은 전압과 전력을 고려하여 설정해야 한다.

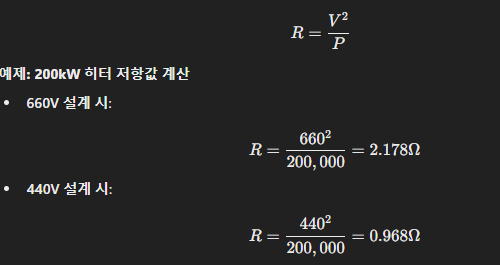

<저항 값 계산>

📌 고전압에서는 저항값이 높아지므로, 히터의 설계 및 제어가 쉬워짐.
📌 저항값이 낮으면 높은 전류가 필요하여 배선 및 차단기 용량이 증가함.

---

2.3. 니크롬선 굵기 선정 방법

히터의 저항체로 니크롬선(NiCr) 또는 칸탈(Kanthal) 합금이 일반적으로 사용되며, 선의 굵기와 길이에 따라 저항이 결정됨.

(1) 니크롬선의 기본 공식



<니크롬선 계산 공식>

(2) 전류 허용량 고려
니크롬선의 전류 밀도(6~12A/mm² 이하) 를 초과하면 과열로 인해 녹거나 단선될 위험이 있음.

니크롬선 직경(mm)최대 허용 전류(A)

0.5 mm	5~6 A
1.0 mm	12~15 A
2.0 mm	30~40 A
3.0 mm	60~80 A

📌 200kW, 660V 히터(303A) 설계 시:
3mm 니크롬선(70A 허용) 4~5개 병렬 연결 필요.

---

3. 설계 전압보다 낮거나 높은 전압이 가해지는 경우의 영향

히터의 설계 전압과 실제 공급 전압이 다르면 출력 변동, 발열 이상, 손상 등의 문제가 발생할 수 있음.

3.1. 설계 전압보다 낮은 전압이 가해진 경우

예를 들어, 660V 설계 히터에 5V가 공급되면:



📌 200kW 출력이 필요한 히터가 11.5W만 출력 → 정상 작동 불가.
📌 발열량이 부족하여 물 가열 불가능.
📌 MPPT 컨트롤러를 통해 최적의 전력 공급 필요.

---

3.2. 설계 전압보다 높은 전압이 가해진 경우

반대로, 5V, 200kW로 설계된 히터에 660V가 공급되면:



📌 엄청난 과전류가 흐르면서 즉시 단선, 폭발, 화재 위험 발생.
📌 차단기, 서지 보호기 필수 설치.
📌 설계 전압을 초과하지 않도록 보호 회로 적용.

---

4. 보호 장치 및 제어 시스템

히터의 안정적인 작동을 위해 과전압 보호, 과열 보호, 전력 제어 시스템이 필요함.

4.1. 보호 장치

보호 시스템기능

과전압 보호기 (SPD)	고전압이 가해질 경우 회로 차단
온도 센서 (PT100)	히터 온도 감지 및 제어
PID 컨트롤러 + SSR	출력 전력 조절 및 안정화
서지 차단기	낙뢰, 과전압으로부터 보호

4.2. 자동 제어 시스템

• 태양광 발전량에 따라 히터 출력 조절
• MPPT 컨트롤러 적용하여 최적 전력 공급
• IoT 기반 원격 모니터링 시스템 구축 가능

---

5. 결론

📌 660V 설계 시 전류 부담이 적고 배선이 용이함.
📌 니크롬선 굵기는 전류 밀도를 고려하여 선정해야 함.
📌 설계 전압과 실제 공급 전압이 다르면 성능 저하 또는 손상 위험이 있음.
📌 과전압 보호 장치 및 자동 제어 시스템이 필수적임.

🚀 히터 설계 시 위 요소들을 종합적으로 고려하여 최적의 시스템을 구축해야 함!
