기계를 전공했지만 제어만 한 나에게 설계 쪽 용어와 규격들은 너무 어렵다.
그 중에서 플레지 접한 방법 별 내용을 정리해 본다.
백문이 불여 일견이라 주요 형상을 보고 각 플렌지 별 용도를 간다히 정리한다 .

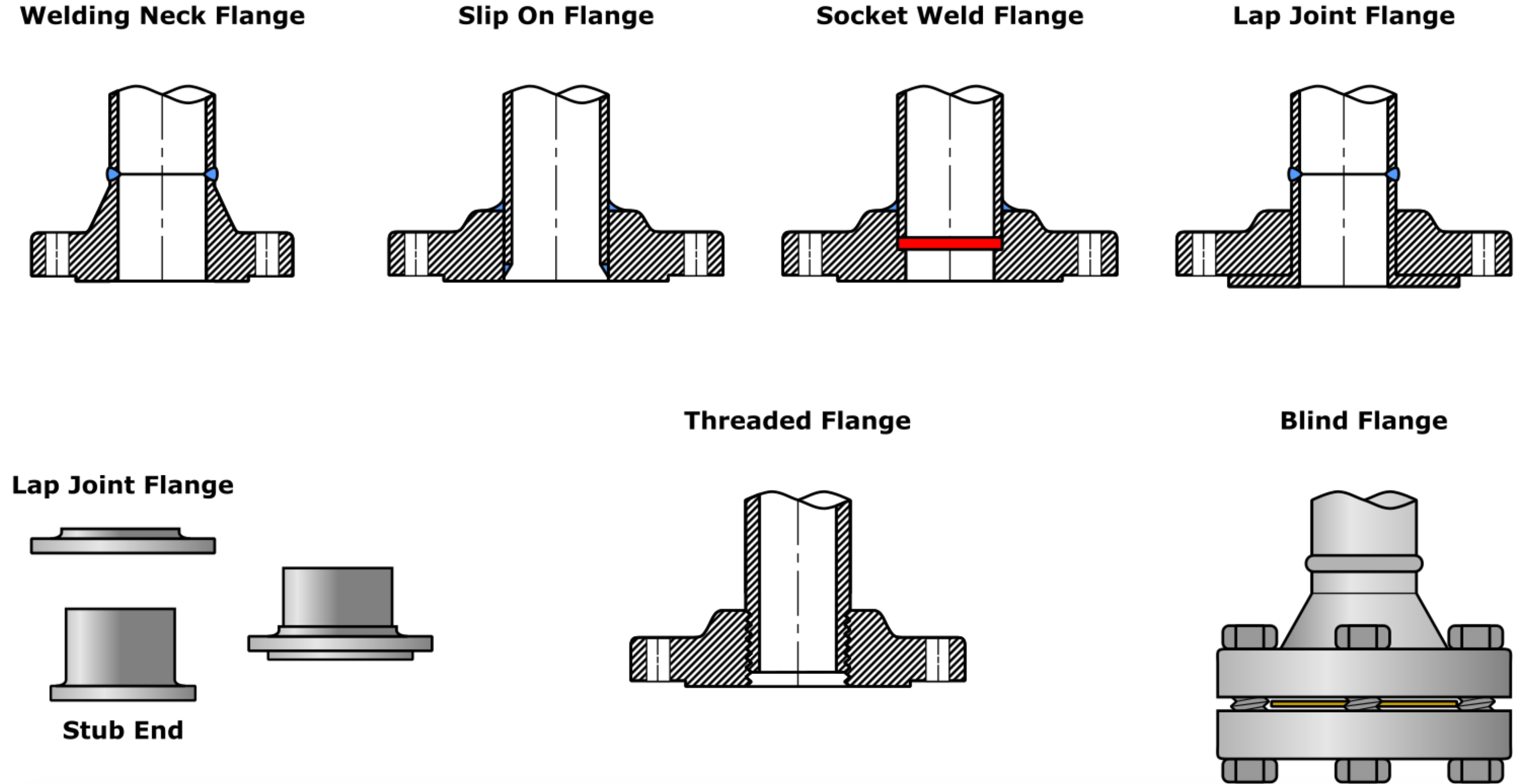

플렌지 타입
타입별 주요 특징
도면 기호영문명한국어 통칭결합 방식/특징현장 사용 포인트
| 도면기호 | 영문명 | 한글 통칭 | 결합방식/특징 | 사용 포인트 |
| WN | Weld Neck | 웰드넥 플랜지 | 배관과 맞대기(BW) 완전용입 용접 | 고압/고온/진동에 유리, 가장 “정석” 타입 |
| SO | Slip-On | 슬립온 플랜지 | 배관을 끼우고 필릿 용접 | 제작 편의/비용 장점, 도면에 자주 등장 |
| SW | Socket Weld | 소켓용접 플랜지 | 배관을 소켓에 삽입 후 필릿 용접 | 소구경(계장/고압 소구경)에서 빈번 |
| THD (또는 TRD) | Threaded | 나사 플랜지 | 배관/니쁠과 나사 체결(NPT 등) | 얇은 배관(SCH10/10S) 직접 탭가공은 주의 필요 |
| LJ | Lap Joint | 랩조인트(링) 플랜지 | Stub End + 링 플랜지 조합 | 배관측은 Stub End가 용접, 플랜지는 회전 정렬 용이 |
| BL | Blind | 블라인드 플랜지 | 막음(배관 끝단 폐쇄) | 점검/차단/예비 노즐에 사용 |
